Infrastrutture > Nuova piscina scoperta e copribile a Torino - Comune di Torino

Nuova piscina scoperta e copribile a Torino - Comune di Torino

Progetto definitivo ed esecutivo opere strutturali per la piscina esterna dello Stadio Comunale comprensive di vasca 50x21 m e fabbricato spogliatoio e servizi.

Importo delle opere: € 1.212.000,00



Progetto definitivo ed esecutivo architettonico in collaborazione con l’Arch. Piero Benenti (titolare dell’incarico) per elaborati grafici di dettaglio, computo metrici estimativi, capitolati e specifiche tecniche.



Importo delle opere: € 2.510.000,00



L’intervento prevede la demolizione della vasca esistente e la realizzazione di quella nuova, per una superficie di 1.300 m² circa, e dei locali tecnici interrati al suo contorno per altri 1.390 m² circa.



Il progetto strutturale della vasca prevede particolari armature e procedure per la sottofondazione ed il getto di notevoli quantità di calcestruzzo, mentre le strutture dei locali interrati adiacenti sono state progettate e predisposte per una futura copertura ad archi in legno lamellare.



Lo spogliatoio ha pianta rettangolare estesa per 810 m² sia al piano interrato, destinato a palestre, che al piano terra attrezzato a spogliatoio, mentre al 1° piano è previsto un alloggio di 90 m² per il custode.



La struttura, dimensionata e calcolata con criteri antisismici per edifici in zona 4, è prevista in calcestruzzo armato gettato in opera, con solai a predalles.

Disegni e foto

Clicca sull'immagine per visualizzarla interamente

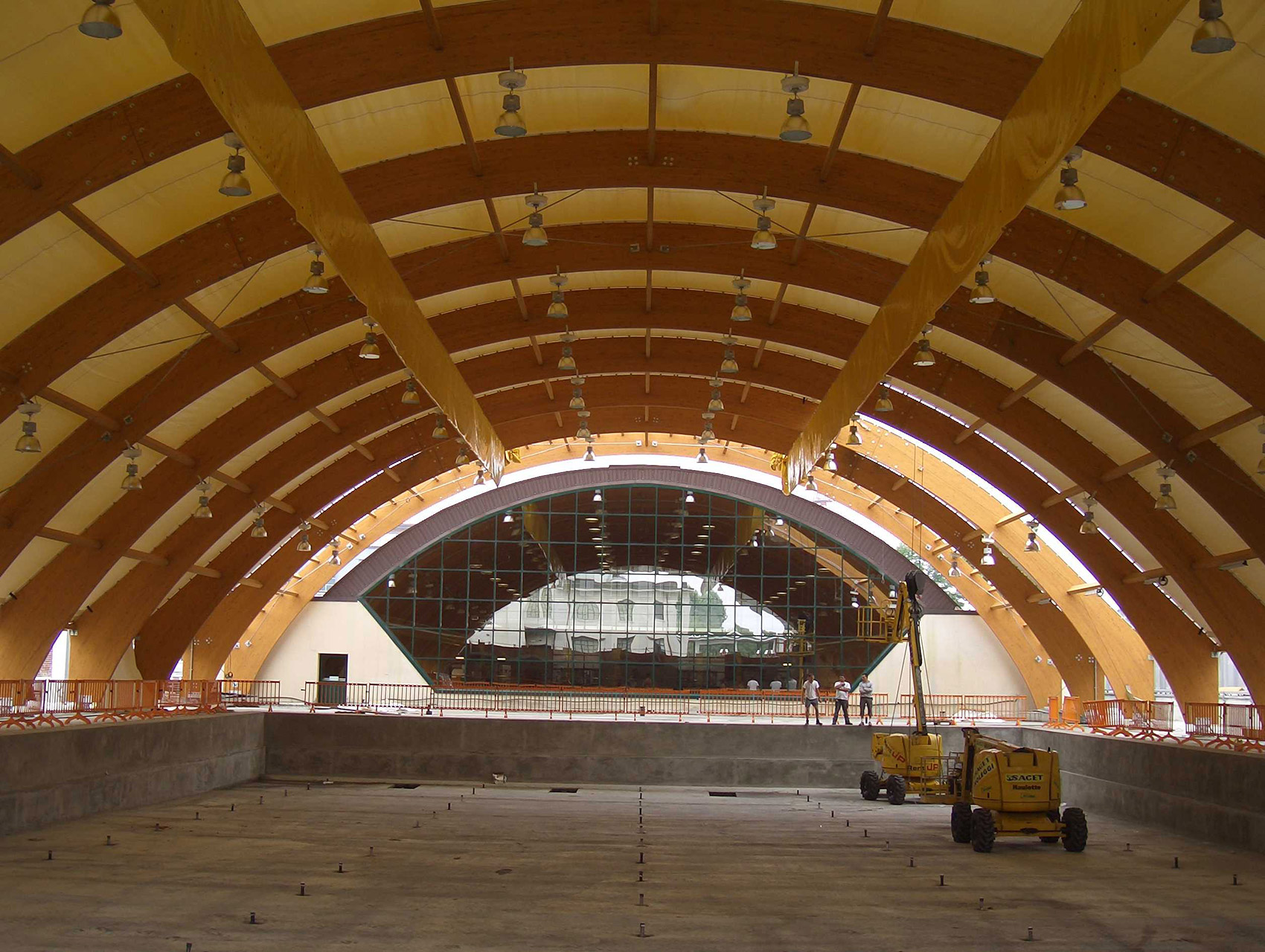

La vasca e la copertura durante il cantiere

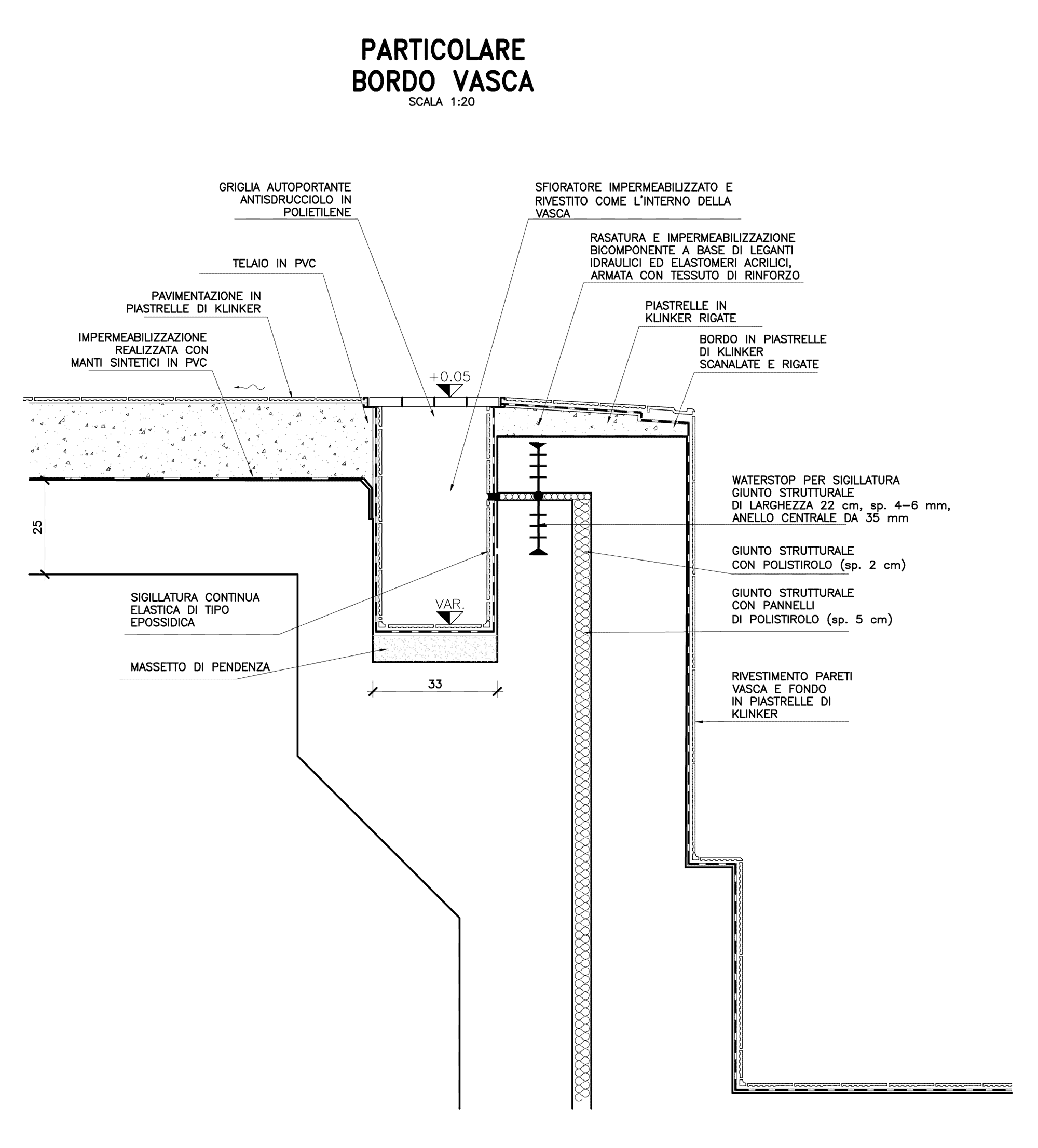

Studio di dettaglio del bordo vasca e dello sfioratore

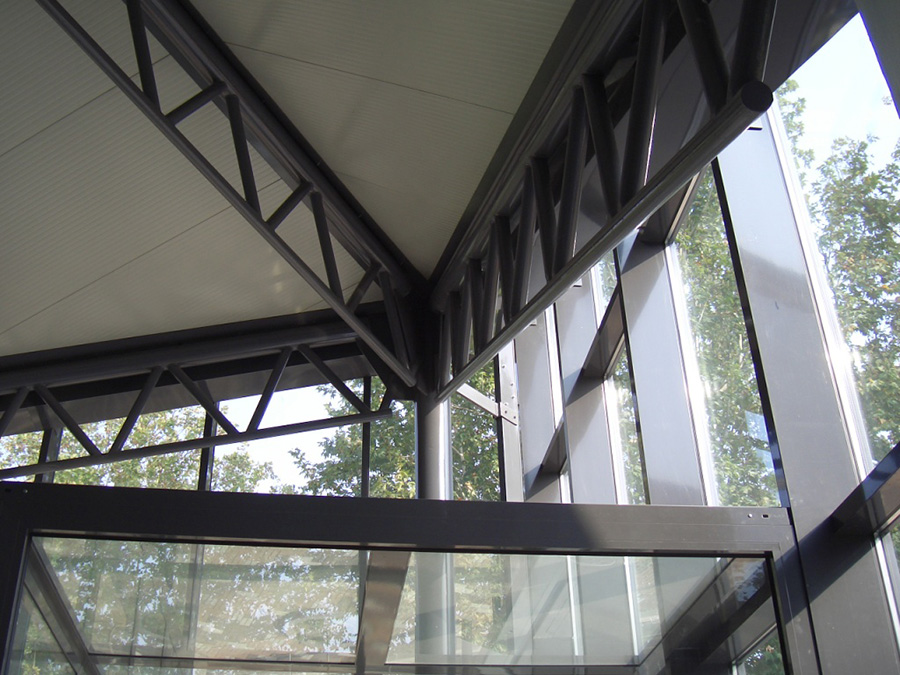

L'ingresso alla piscina con la struttura reticolare in acciaio che sostiene la copertura e la grande vetrata

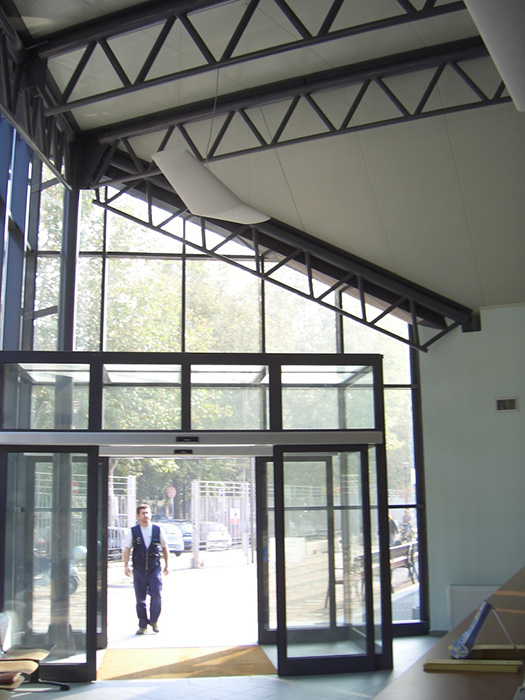

L'ingresso alla piscina con la struttura reticolare in acciaio che sostiene la copertura e la grande vetrata

Studio di uno dei nodi delle reticolari

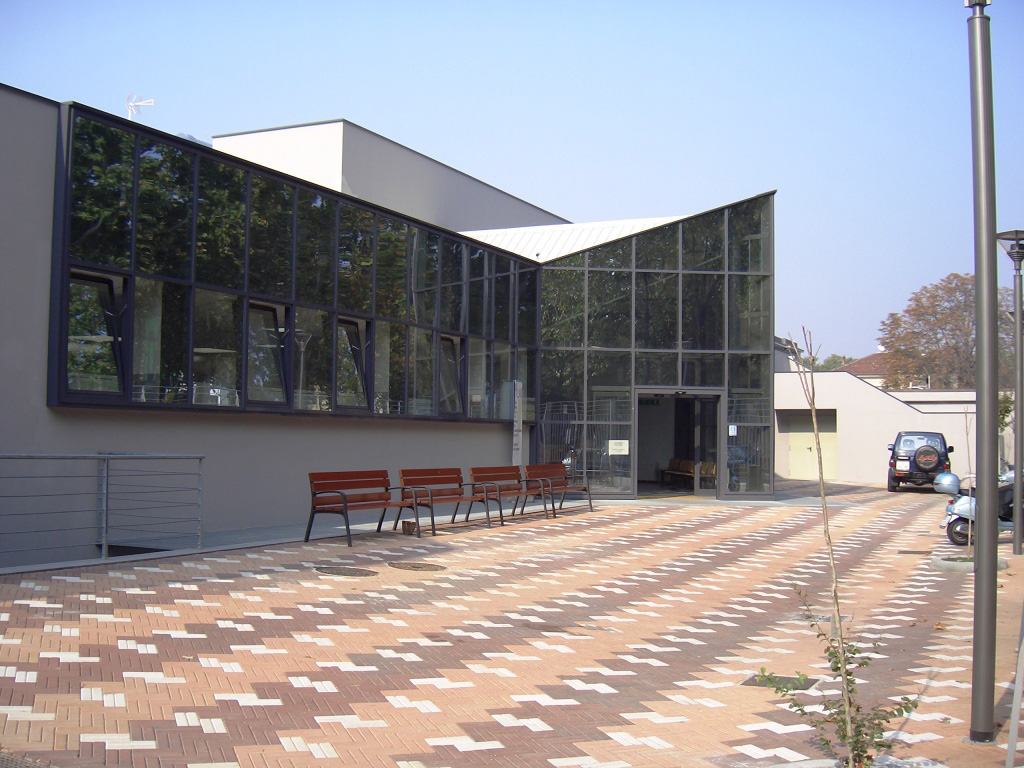

Vista dell'area esterna davanti all'ingresso

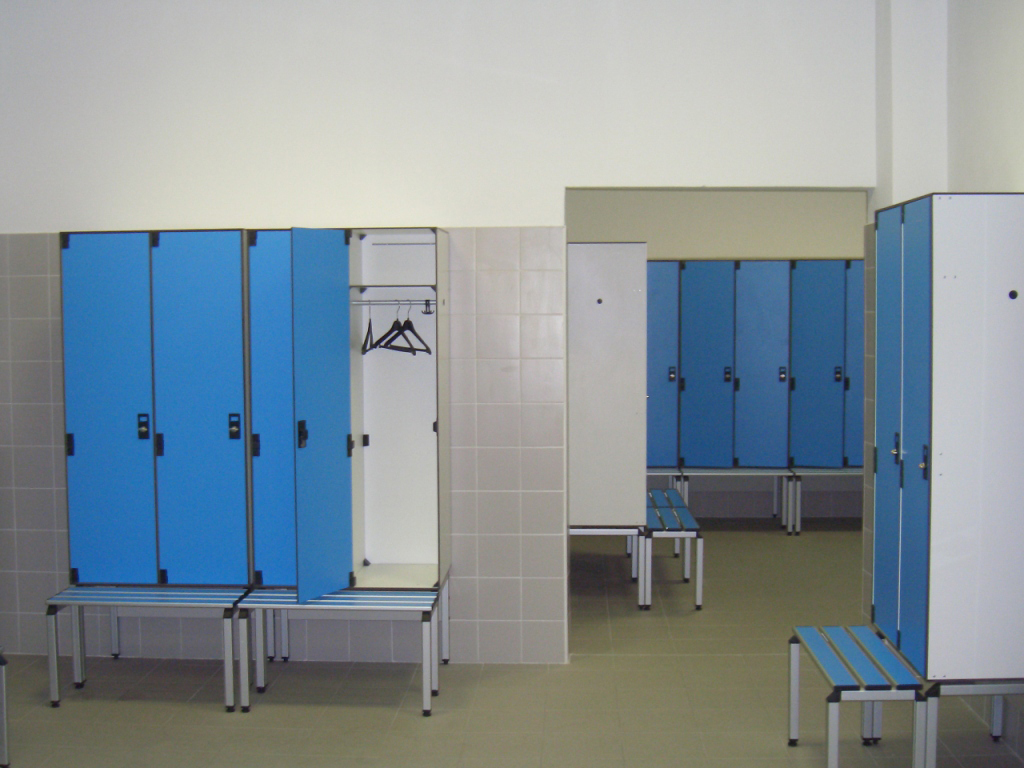

I nuovi spogliatoi

IL PROGETTO IN CIFRE

3.722.000 importo complessivo delle opere (2.510.000 opere edili, 1.212.000 opere strutturali)

1.300 mq, superficie fabbricato, oltre ai 1390 mq di locali tecnici interrati

50x21m, nuova vasca olimpionica realizzata
